VLANs ( Part 2)

     Vlan trunk :

          VLAN Trunking Protocol (Virtual Trunking Protocol) est un protocole de messagerie qui utilise les trames d’agrégation de couche 2 (liaison de données) pour configurer et administrer les VLAN. Notamment le protocol  VTP permet de créer, renommer ou supprimer un ou plusieurs vlans sur le commutateur serveur puis le Vtp génère cette  nouvelle configuration à l'ensemble des autres switches du réseau oui bien les Switch clients..
les switches Cisco peuvent fonctionnés en  3 modes avec le protocole Vtp :

• Client (ce commutateur ne peut pas créer, supprimer ou modifier des vlans le seul rôle de ce Switch est de traiter les modifications envoyés par le serveur)
• Serveur (ce commutateur peut créer, supprimer ou modifier des vlans)
• Transparent (son rôle est de transmettre les annonces Vtp)

Voici un exemple pratique de vlan trunk :

De Vlan_VTP

Configuration des Switchs :

Switch Serveur :

Switch(config)#host Switch_server

Switch_server(config)#exit

Switch_server#vlan database

Switch_server(vlan)#vtp domain cisco

Domain name already set to cisco.

Switch_server(vlan)#vtp server

Device mode already VTP SERVER.

Switch_server(vlan)#vlan 10

VLAN 10 added:

    Name: VLAN0010

Switch_server(vlan)#vlan 20

VLAN 20 added:

    Name: VLAN0020

Switch_server(vlan)#vlan 30

VLAN 30 added:

    Name: VLAN0030

Switch_server(config)#int range fa0/1-3

Switch_server(config-if-range)#switchport mode access

Switch_server(config-if-range)#switchport access vlan 10

Switch_server(config-if-range)#no sh

Switch_server(config-if-range)#int range fa0/4-6

Switch_server(config-if-range)#switchport mode access

Switch_server(config-if-range)#switchport access vlan 20

Switch_server(config-if-range)#int range fa0/7-9

Switch_server(config-if-range)#switchport mode access

Switch_server(config-if-range)#switchport access vlan 30

Switch_server(config-if-range)#int range fa0/10-11

Switch_server(config-if-range)#switchport mode trunk

Switch client :

Switch(config)#host Switch_Client

Switch_Client(config)#exit

Switch_Client#

Switch_Client#vlan database

Switch_Client(vlan)#vtp domain cisco

Switch_Client(vlan)#vtp client

Setting device to VTP CLIENT mode.

Switch_Client(config)#int range fa 0/1-3

Switch_Client(config-if-range)#switchport mode access

Switch_Client(config-if-range)#switchport access vlan 10

Switch_Client(config-if-range)#int range fa 0/4-6

Switch_Client(config-if-range)#switchport mode access

Switch_Client(config-if-range)#switchport access vlan 20

Switch_Client(config-if-range)#int range fa 0/7-9

Switch_Client(config-if-range)#switchport mode access

Switch_Client(config-if-range)#switchport access vlan 30

Switch_Client(config-if-range)#int range fa 0/10-11

Switch_Client(config-if-range)#switchport mode trunk

Résultats :

Pour télécharger ce Tp  ici

Routage Inter vlan "Router On-a-Stick ":

Dans ce type de routage L’interface du routeur est configurée en agrégation “trunk link”. il utilise aussi les Sub-interfaces ou sous-interfaces qui permet de créer des interfaces virtuel et on les associées à une interface physique. Chaque sous-interface est configurée avec sa propre adresse IP et son propre Vlan.

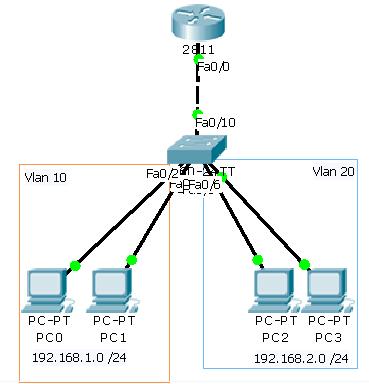

 Exemple :

Configuration :

Router(config)#int fa 0/0

Router(config-if)#no ip address

Router(config-if)#no sh

Router(config-if)#int fa 0/0.10

Router(config-subif)#

%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up

Router(config-subif)#encapsulation dot1q 10

Router(config-subif)#ip add 192.168.1.1 255.255.255.0

Router(config-subif)#no sh

Router(config-subif)#int fa 0/0.20

%LINK-5-CHANGED: Interface FastEthernet0/0.20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.20, changed state to up

Router(config-subif)#encapsulation dot1q 20

Router(config-subif)#ip add 192.168.2.1 255.255.255.0

Router(config-subif)#no sh

 Pour télécharger ce Tp ici
