Configuration OSPF avec VLSM

    Comment configurer Ospf avec une zone Unique (area) et Vlsm  ?

Concepts de zone unique OSPF :

OSPF est un protocole à état de liens ( IGP ouverte). il peut être utilisé et configuré en tant que zone unique pour les petits réseaux. Les grands réseaux OSPF utilisent une conception hiérarchique, plusieurs zones se connectent à une zone de distribution, la zone0, appelée également Backbone.



Avantages :

·        Réduit la charge de routage

·        Accélère la convergence

·        Améliore les performances

Désavantage

Ne supporte que la pile de protocoles TCP/IP

Demandes significatives sur la mémoire et le CPU

Nécessite un administrateur réseau ayant des compétences en routage a état de liens …

 Configuration d’OSPF :

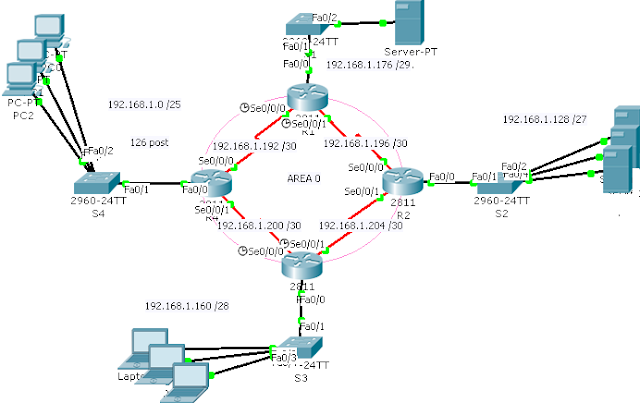

Schéma:

De OSPF

Configuration d’OSPF :

Routeur 1:

Router(config)#host R1

R1(config)#int fa 0/0

R1(config-if)#ip add 192.168.1.177 255.255.255.248

R1(config-if)#no sh

R1(config-if)#int se 0/0/0

R1(config-if)#ip add 192.168.1.194 255.255.255.252

R1(config-if)#clo r 64000

R1(config-if)#int se 0/0/1

R1(config-if)#ip add 192.168.1.197 255.255.255.252

R1(config-if)#clo r 64000

R1(config-if)#no sh

R1(config)#router ospf 1

R1(config-router)#net 192.168.1.176 0.0.0.7 area 0

R1(config-router)#net 192.168.1.192 0.0.0.3 area 0

R1(config-router)#net 192.168.1.196 0.0.0.3 area 0

Routeur 2 :

Router(config)#host R2

R2(config)#int fa 0/0

R2(config-if)#ip add 192.168.1.129 255.255.255.224

R2(config-if)#no sh

R2(config-if)#

R2(config-if)#int se 0/0/0

R2(config-if)#ip add 192.168.1.198 255.255.255.252

R2(config-if)#no sh

R2(config)#router ospf 1

R2(config-router)#net 192.168.1.204 0.0.0.3 area 0

R2(config-router)#net 192.168.1.196 0.0.0.3 area 0

R2(config-router)#net 192.168.1.128 0.0.0.31 area 0

Routeur 3 :

Router(config)#host R3

R3(config)#int fa 0/0

R3(config-if)#ip add 192.168.1.161 255.255.255.240

R3(config-if)#no sh

R3(config-if)#in se 0/0/0

R3(config-if)#ip add 192.168.1.202 255.255.255.252

R3(config-if)#clo r 64000

R3(config-if)#no sh

R3(config-if)#int se 0/0/1

R3(config-if)#ip add 192.168.1.206 255.255.255.252

R3(config-if)#clo r 64000

R3(config-if)#no sh

R3(config-if)#exit

R3(config)#router ospf 1

R3(config-router)#net 192.168.1.200 0.0.0.3 area 0

R3(config-router)#

00:44:08: %OSPF-5-ADJCHG: Process 1, Nbr 172.16.1.1 on Serial0/0/0 from LOADING to FULL, Loading Done

R3(config-router)#net 192.168.1.204 0.0.0.3 area 0

R3(config-router)#net 192.168.1.160 0.0.0.15 area 0

00:44:22: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.1.198 on Serial0/0/1 from LOADING to FULL, Loading Done

R3(config-router)#end

Routeur 4 :

R4(config)#int fa 0/0

R4(config-if)#ip add 192.168.1.1 255.255.255.128

R4(config-if)# no sh

R4(config-if)#int se 0/0/0

R4(config-if)#ip add 192.168.1.193 255.255.255.252

R4(config-if)#no sh

R4(config-if)#int se 0/0/1

R4(config-if)#ip add 192.168.1.201 255.255.255.252

R4(config-if)#no sh

R4(config-if)#int l0

R4(config-if)#ip add 172.16.1.1 255.255.255.255

R4(config-if)#no sh

R4(config-if)#router ospf 1

R4(config-router)#net 192.168.1.0 0.0.0.127 area 0

R4(config-router)#net 192.168.1.200 0.0.0.3 area 0

R4(config-router)#net 172.16.1.0 0.0.0.0 area 0

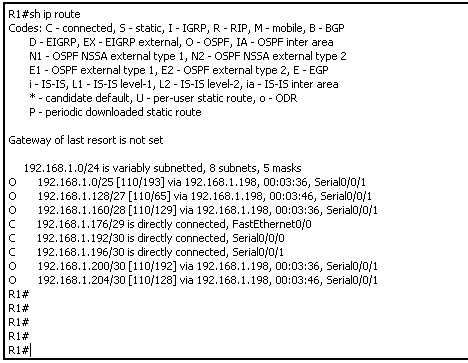

Voici les tables de routage de R et R4 :
