Routeur Zone-Based Policy Firewall (ZFW)



     Comment configurer un Routeur Zone-Based Policy Firewall (Zfw)

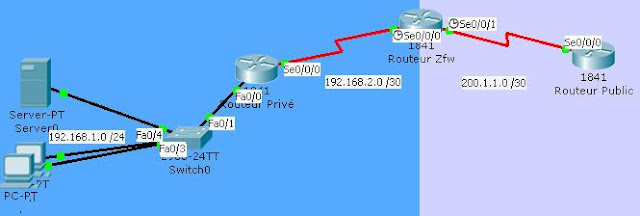

                   Le zfwRouteur est configuré avec un pare-feu Zone-Based politique pour bloquer le trafic circulant sur ​​le réseau public vers le réseau privé. Il est également configuré avec la politique d'inspection des cartes pour permettre Telnet, HTTP, ICMP, TCP et  établie au trafic de passer à travers le dispositif.

Partie Configuration :

Configuration du Routeur privé :



Router(config)#host Routeur_prive

Routeur_prive(config-if)#int se 0/0/0

Routeur_prive(config-if)#ip add 192.168.2.1 255.255.255.252

Routeur_prive(config-if)#no sh

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

Routeur_prive(config-if)#exit

Rrouteur_prive(config)#

Routeur_prive(config)#router ospf 1

Routeur_prive(config-router)#net 192.168.1.0 0.0.0.255 area 0

Routeur_prive(config-router)#net 192.168.2.0 0.0.0.3 area 0

Configuration du Routeur public :



Router(config)#host  Routeur_public

Routeur_public(config)#int se 0/0/0

Routeur_public(config-if)#ip add 200.1.1.2 255.255.255.252

Routeur_public(config-if)#no sh

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

Routeur_public(config-if)#exit

Routeur_public(config)#router ospf 1

Routeur_public(config-router)#net 200.1.1.0 0.0.0.3 area 0

Configuration du Routeur zfw :

Router(config)#host Routeur_Zfw

Routeur_Zfw(config)#ip ssh version 2

Routeur_Zfw(config)#class-map type inspect match-any priv-allow-class

Routeur_Zfw(config-cmap)#match protocol telnet

Routeur_Zfw(config-cmap)#match protocol http

Routeur_Zfw(config-cmap)#match protocol icmp

Routeur_Zfw(config-cmap)#match protocol tcp

Routeur_Zfw(config-cmap)#policy-map type inspect pmap

Routeur_Zfw(config-pmap)#class type inspect priv-allow-class

Routeur_Zfw(config-pmap-c)#inspect

Routeur_Zfw(config-pmap-c)#class type inspect class-default

Routeur_Zfw(config-pmap-c)#exit

Routeur_Zfw(config-pmap)#exit

Routeur_Zfw(config)#zone security prive

Routeur_Zfw(config-sec-zone)#zone security public

Routeur_Zfw(config-sec-zone)#zone-pair security priv-pub source prive destination public

Routeur_Zfw(config-sec-zone-pair)#service-policy type inspect pmap

Routeur_Zfw(config-sec-zone-pair)#exit

Routeur_Zfw(config)#int se 0/0/0

Routeur_Zfw(config-if)#ip add 192.168.2.2 255.255.255.252

Routeur_Zfw(config-if)#clo r 64000

Routeur_Zfw(config-if)#zone-member security prive

Routeur_Zfw(config-if)#no sh

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

Routeur_Zfw(config-if)#int se 0/0/1

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

ip add 200.1.1.2 255.255.255.252

Routeur_Zfw(config-if)#zone-member security public

Routeur_Zfw(config-if)#clo r 64000

Routeur_Zfw(config-if)#no sh

Routeur_Zfw(config)#router ospf 1

Routeur_Zfw(config-router)#net 192.168.2.0 0.0.0.3 area 0

Routeur_Zfw(config-router)#net 192.168.2.0 0.0.0.3 area 0

Routeur_Zfw(config-router)#net 200.1.1.0 0.0.0.3 area 0

Test de Configuration du ZFW

1- Le ping du Routeur privé. 192.168.1.1 vers le Routeur Public  est réussit en raison des règles d'inspection (Même chose pour le réseau 192.168.1.0 /24).
2- Le ping  du Routeur_public  vers le Routeur Privé  est échoue en raison des règles de pare-feu.
